近日，郭光灿院士团队在硅基半导体量子计算研究中取得重要进展。该团队郭国平教授、李海欧教授等人与南科大量子科学与工程研究院黄培豪助理研究员、中科院物理研究所张建军研究员以及本源量子计算有限公司合作，在硅基锗量子点中实现了自旋量子比特操控速率的电场调控，以及自旋翻转速率超过1.2 GHz的自旋量子比特超快操控，该速率是国际上半导体量子点体系中已报道的最高值。
该工作对提升自旋量子比特的品质具有重要的指导意义。研究成果以“Ultrafast and Electrically Tunable Rabi Frequency in a Germanium Hut Wire Hole Spin Qubit”为题，于4月26日在线发表在国际纳米器件物理知名期刊《Nano Letters》上。
硅基半导体自旋量子比特以其长量子退相干时间和高操控保真度，以及其与现代半导体工艺技术兼容的高可扩展性，成为实现量子计算机研制的重要候选者之一。高操控保真度要求比特在拥有较长的量子退相干时间的同时具备更快的操控速率。传统方案利用电子自旋共振方式实现自旋比特翻转，这种方式的比特操控速率较慢。
研究人员发现，利用电偶极自旋共振机制实现自旋比特翻转，具备较快的操控速率。同时，比特的操控速率与体系内的自旋轨道耦合强度成正相关，因此对体系内自旋轨道耦合强度的有效调控，是实现自旋量子比特高保真度操控重要的物理基础。其中体系中的电场是调节自旋轨道耦合强度的一项重要手段，以此可以实现电场对自旋量子比特性质的高效调控。
近年来，李海欧课题组在硅基锗量子线空穴量子点体系中开展了系统性实验研究。通过测量双量子点中自旋阻塞的漏电流的各向异性，在2021年首次在体系中实现了朗道g因子张量和自旋轨道耦合场方向的测量与调控 。
在此基础上，在2022年首次实现了对该体系内自旋轨道耦合强度的高效调控。与此同时，课题组在2022年利用电偶极自旋共振方式实现了当时国际上最快的自旋翻转速率超过540MHz的自旋量子比特超快操控。

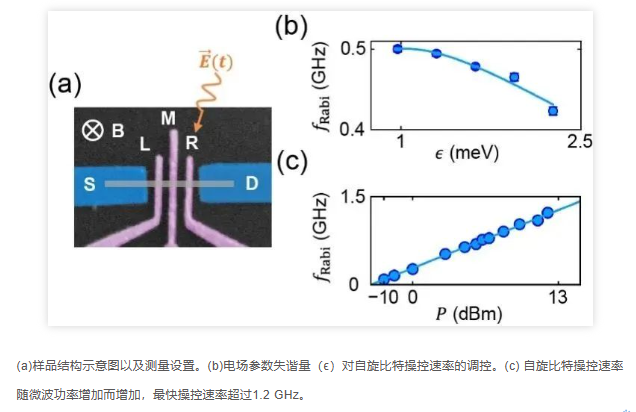

为了进一步提升自旋量子比特的性能，研究人员经过实验探究发现体系内的电场参数（量子点失谐量和栅极电压)对自旋量子比特的操控速率具有明显的调制作用。通过物理建模和数据分析，研究人员利用电场强度对体系内自旋轨道耦合效应的调制作用，以及量子点中轨道激发态对比特操控速率的贡献，自洽地解释了电场对自旋量子比特操控速率调制的实验结果。
并在实验上进一步测得了超过1.2 GHz的自旋比特超快操控速率，这也刷新了课题组之前创造的半导体自旋比特操控速率达到540MHz的最快记录。该工作对研究空穴自旋量子比特操控的物理机制以及推动硅基半导体量子计算研究具有重要的指导意义。
中科院量子信息重点实验室博士生刘赫和博士后王柯为论文共同第一作者，中科院量子信息重点实验室李海欧教授、郭国平教授和南科大量子科学与工程研究院黄培豪助理研究员为论文共同通讯作者。该工作得到了科技部、国家基金委、中国科学院以及安徽省的资助。李海欧教授得到了中国科学技术大学仲英青年学者项目的资助。
电话：020-22163789
传真：020-22163799
邮箱：zt@zthfund.com
地址：广州市天河区珠江新城广州银行大厦1204室
